Jak vybrat správný keramický vakuový filtr: Kompletní průvodce nákupem pro zpracování minerálů a průmyslové odvodnění

Výběr keramického vakuového filtru není jen otázkou srovnání filtrační kapacity, podtlaku nebo ceny zařízení. Správný filtrační systém musí odpovídat charakteristikám materiálu, požadované vlhkosti koláče, koncentraci kalu, distribuci velikosti částic, filtračnímu cyklu, následnému procesu a dlouhodobým-provozním podmínkám.

V závodech na zpracování nerostů a v průmyslových provozech může mít špatně přizpůsobený filtr za následek nízkou propustnost, nadměrnou vlhkost ve filtračním koláči, nestabilní výkon vakua, vysokou spotřebu energie, časté čištění keramických desek a zbytečné náklady na údržbu.

Tato příručka vysvětluje nejdůležitější faktory, které je třeba vzít v úvahu při výběru akeramický vakuový filtr, včetně technologie filtrace, specifikací keramických desek, zpracovatelské kapacity, vlastností kalu, požadavků na vakuum, vlhkosti koláče, spotřeby energie, údržby a celkových nákladů na provoz.

Vysvětluje také, jak Zhongyu přistupuje k keramické vakuové filtraci z technického hlediska a jaké informace by si měli kupující připravit, než si vyžádají cenovou nabídku.

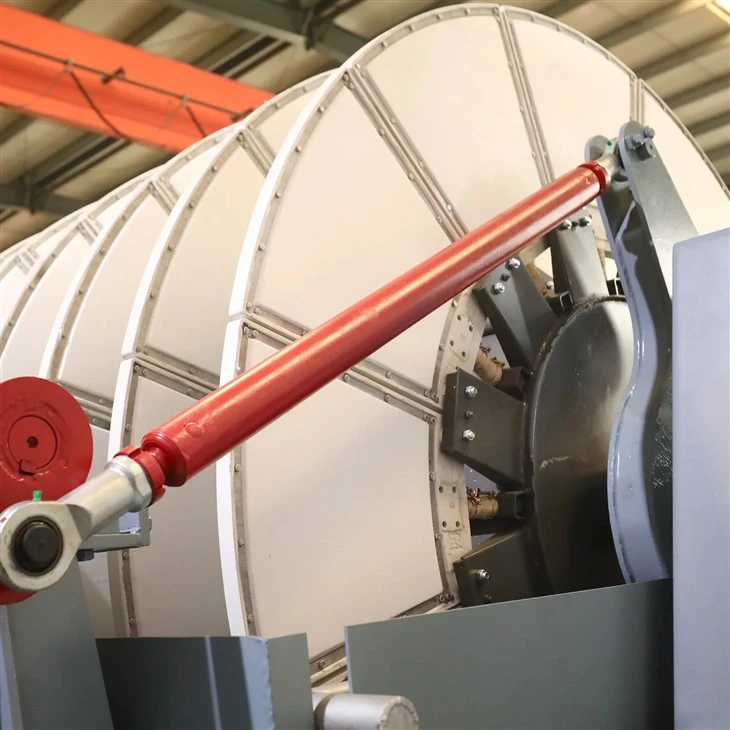

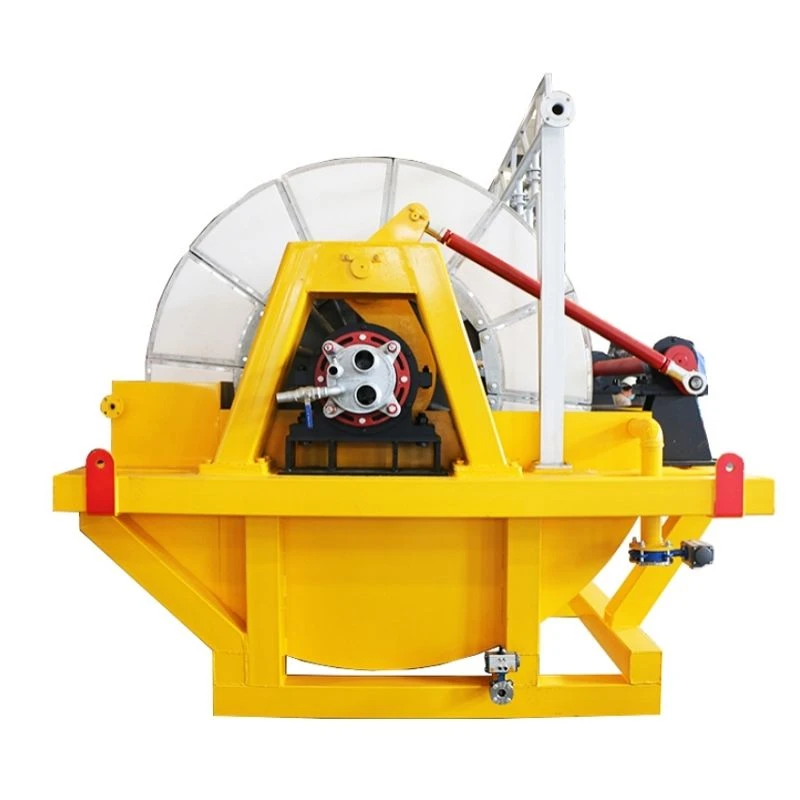

Co je keramický vakuový filtr?

Keramický vakuový filtr je kontinuální stroj na separaci pevných-kapalin, který jako filtrační médium používá mikroporézní keramické filtrační desky.

Na rozdíl od běžných látkových-podtlakových filtrů obsahuje keramická deska síť jemných pórů. Keramický povrch je hydrofilní, umožňuje průchod kapaliny a zároveň zabraňuje snadnému pronikání vzduchu do filtračního média.

Během provozu vytváří podtlak tlakový rozdíl mezi stranou kalu a vnitřními kanály keramické filtrační desky. Kapalina je nasávána přes mikropóry do vnitřního systému desky, zatímco pevné částice se hromadí na vnějším povrchu a tvoří filtrační koláč.

Základní proces filtrace lze shrnout takto:

Přivádění kejdy → Tvorba koláče → Vakuové odvodnění → Vypouštění filtrátu → Odstranění koláče → Regenerace keramické desky

Tento provozní princip činí keramickou vakuovou filtraci obzvláště atraktivní pro minerální filtraci a další aplikace, kde je důležitá nízká vlhkost koláče, čirý filtrát, nepřetržitý provoz a snížená spotřeba energie.

Ne každý projekt je však vhodný pro stejnou konfiguraci keramického filtru.

Výběr zařízení by proto měl začínat materiálem, nikoli velikostí stroje.

Proč jsouVakuové keramické filtryStát se populárnější?

Tradiční technologie vakuové filtrace mohou dobře fungovat v mnoha aplikacích, ale často se spoléhají na spotřební filtrační tkaniny a vyžadují značné proudění vzduchu z vakuového systému.

Keramická filtrace přistupuje k problému jinak.

Pevné keramické médium kombinuje mechanickou pevnost, mikroporézní filtraci, hydrofilní vlastnosti a dlouhou životnost. Za vhodných provozních podmínek může keramická deska dosáhnout účinného odstranění kapaliny při minimalizaci množství vzduchu vstupujícího do vakuového systému.

To může přinést několik potenciálních výhod:

• Snižte vlhkost filtračního koláče
• Vysoká čirost filtrátu
• Snížená spotřeba filtrační tkaniny
• Nižší požadavky na podtlakový proud vzduchu
• Potenciálně nižší provozní spotřeba energie
• Dlouhá životnost keramických desek
• Nepřetržitý automatický provoz
• Snížené požadavky na následné sušení
• Lepší vhodnost pro abrazivní minerální kaše

Pro závody na zpracování minerálů však není nejdůležitější otázkou, zda je keramická filtrace lepší.

Skutečná otázka zní:

Přinese keramický vakuový filtr hospodárnost pro vaši konkrétní kaši?

10 klíčových faktorů, které je třeba vzít v úvahu při výběru keramického vakuového filtru

1. Začněte s vlastnostmi materiálu

Nejčastější chybou při nákupu filtračního zařízení je výběr stroje pouze podle požadované tonáže.

Výkon filtrace je silně ovlivněn zpracovávaným materiálem.

Před výběrem akeramický vakuový filtr, vyhodnoťte alespoň tyto vlastnosti:

Velikost částic

Distribuce velikosti částic přímo ovlivňuje tvorbu koláče, filtrační odpor a průtok filtrátu.

Například relativně hrubý minerální koncentrát může rychle vytvořit propustný koláč, zatímco ultrajemné částice mohou vytvořit hustý koláč s vyšší odolností vůči filtraci.

Mezi důležité informace patří:

• Velikost částic D50
• Procento procházející 200 mesh
• Procento ultrajemných částic
• Distribuce velikosti částic
• Morfologie částic

Nehodnoťte velikost částic pouze z jedné průměrné hodnoty.

Dvě suspenze se stejným D50 se mohou chovat velmi odlišně během vakuové filtrace, protože jejich celkové rozdělení částic je odlišné.

2. Na koncentraci kejdy záleží více, než mnozí kupující očekávají

Koncentrace nástřiku má přímý dopad na tvorbu koláče a filtrační kapacitu.

Velmi zředěná suspenze může vyžadovat odstranění většího množství kapaliny, než se dosáhne požadované tloušťky koláče. Naopak příliš koncentrovaná kejda může způsobit problémy s krmením a distribucí.

Při žádosti o cenovou nabídku uveďte:

• Koncentrace pevných látek v krmivu
• Hustota kaše
• Teplota kejdy
• Průtok krmiva
• Solidní propustnost
• Kapalné složení

Pro aplikace minerálních koncentrátů může být pro mnoho keramických filtračních systémů vhodná koncentrace pevných látek kolem 30–45 %, ale optimální provozní rozsah závisí na konkrétním materiálu a návrhu procesu.

Nepoužívejte obecný rozsah koncentrací jako náhradu za testování.

3. Určete požadovanou vlhkost filtračního koláče

Vlhkost koláče je jedním z nejdůležitějších parametrů při výběru filtračního zařízení.

Filtr může dosahovat vysoké propustnosti, ale stále je ekonomicky neatraktivní, pokud výsledný koláč obsahuje příliš mnoho vody.

To je zvláště důležité, když je filtrační koláč následně:

• Sušené
• Roztavený
• Převezeno
• Naskladněno
• Prodává se jako koncentrát
• Používá se jako surovina

Nižší obsah vlhkosti koláče může snížit množství vody vstupující do následných procesů.

4. Pochopte velikost pórů keramické filtrační desky

Keramická filtrační deska je srdcem keramického vakuového filtru.

Mikroporézní keramická média mohou být vyráběna s různými strukturami pórů a filtračními charakteristikami. Typický keramický filtrační systém může používat mikropóry v rozsahu mikrometrů, ale vhodná struktura pórů závisí na kaši.

Velikost pórů by neměla být volena pouze podle nejmenších částic v krmivu.

Pokud jsou póry příliš jemné, může se zvýšit filtrační odpor.

Pokud je filtrační struktura špatně přizpůsobena materiálu, jemné částice mohou proniknout nebo rychle zablokovat filtrační povrch.

Správný výběr tedy zohledňuje:

Distribuce velikosti částic + propustnost koláče + čirost filtrátu + požadavky na regeneraci + chemie kaše

To je jeden z důvodů, proč je cenné laboratorní nebo pilotní testování před nákupem velkého průmyslového systému.

5. Zkontrolujte požadavky na vakuum - Nedívejte se pouze na úroveň vakua

Mnoho kupujících se zaměřuje na maximální úroveň vakua uvedenou v technické specifikaci.

Mohou například porovnávat stroje na základě toho, zda systém může dosáhnout přibližně -0,09 MPa.

Samotné maximální vakuum však neurčuje výkon filtrace.

Důležitější otázky jsou:

Jak stabilní je vakuum během provozu?

Kolik vzduchu potřebuje systém odstranit?

Jaký je skutečný podtlakový proud vzduchu?

Jak velký výkon vakuové pumpy je potřeba?

Jak systém funguje, když se keramická deska zanese?

Jak efektivně se regeneruje keramické médium?

Keramický vakuový filtr může využít výhod nízké propustnosti keramického média ke snížení zbytečného odsávání vzduchu.

To je potenciálně důležité pro energetickou účinnost, protože vakuové čerpadlo nemusí nepřetržitě zpracovávat velké množství vzduchu.

Cílem není jednoduše vytvořit silnější vakuum. Cílem je vytvořit správný tlakový rozdíl s minimální zbytečnou spotřebou energie.

6. Vypočítejte kapacitu na základě vašeho skutečného materiálu

Kapacita keramického filtru se často vyjadřuje v:

t/h

kg/m²·h

m³/h

filtrační plocha

Inzerovaná kapacita by však nikdy neměla být považována za univerzální číslo.

Stroj dimenzovaný na určitou propustnost za jednoho minerálního stavu může s jinou kaší poskytovat velmi odlišné výsledky.

Skutečná kapacita závisí na:

Vlastnosti materiálu × koncentrace suspenze × velikost částic × tloušťka koláče × podmínky vakua × doba cyklu × propustnost keramiky

Z tohoto důvodu je lepší nákupní přístup poskytnout dodavateli cíl, jako je:

Požadovaná kapacita sušiny: 50 t/h
Koncentrace krmiva: 35%
Cílová vlhkost koláče: méně než nebo rovna 10 %
Velikost částic: přibližně 75 % projde 200 mesh

Výrobce pak může doporučit vhodnou filtrační oblast a konfiguraci.

7. Zvažte kvalitu filtrátu

Čirost filtrátu je další velkou výhodou, která může učinit keramickou filtraci atraktivní.

Protože keramické médium obsahuje kontrolované mikropóry, může mít filtrát za vhodných provozních podmínek velmi nízkou koncentraci suspendovaných-pevných látek.

To záleží, když je filtrát:

Recyklováno do procesu

Vráceno do zahušťovadla

Znovu použito jako technologická voda

Odesláno k následné léčbě

Podléhá požadavkům na vypouštění do životního prostředí

Čistý filtrát může snížit zatížení zařízení pro následnou úpravu a snížit spotřebu čerstvé-vody.

Proto při hodnocení dodavatelů požádejte o skutečné údaje o kvalitě filtrátu z materiálů podobných vašim, než abyste se spoléhali pouze na obecná tvrzení, jako je „vysoká účinnost filtrace“.

8. Vyhodnoťte systém regenerace keramických desek

Keramický filtr jednoduše nefunguje nepřetržitě bez čištění.

V průběhu času mohou jemné částice, vodní kámen, chemické usazeniny nebo jiné nečistoty snížit propustnost keramického povrchu.

Efektivní regenerační systém je proto nezbytný.

Mezi běžné způsoby regenerace patří:

• Zpětné proplachování
• Čištění kyselinou
• Ultrazvukové čištění
• Chemická regenerace
• Kombinované čisticí procesy

Správná strategie čištění závisí na charakteru nánosu.

Například:

Minerální částice → zpětné proplachování a fyzikální čištění

Anorganické usazování → může být nutné chemické čištění

Zablokování jemnými částicemi → může být nutná hlubší regenerace

Dobrý keramický vakuový filtr by proto měl být hodnocen jako kompletní filtrační-a{1}}regenerační systém, nikoli pouze jako stroj obsahující keramické desky.

9. Zkontrolujte životnost keramické desky

Jednou z ekonomických výhod keramické filtrace je, že keramické desky nejsou ekvivalentní běžným jednorázovým filtračním tkaninám.

Filtrační tkaniny jsou spotřební součásti a obvykle vyžadují pravidelnou výměnu.

Keramické desky jsou pevné filtrační prvky navržené pro dlouhodobý-provoz a často je lze opakovaně regenerovat.

Za vhodných provozních podmínek a postupů údržby mohou keramické desky sloužit několik let.

Skutečná životnost však závisí na:

• Abrazivita kaše
• Mechanický náraz
• Chemické prostředí
• Frekvence čištění
• Čisticí chemikálie
• Provozní doba
• Manipulace s deskami
• Kvalita údržby

Dodavatel by proto měl být schopen vysvětlit nejen očekávanou životnost keramických desek, ale také faktory, které ji ovlivňují.

10. Podívejte se na celkové náklady na vlastnictví namísto kupní ceny

Nejnižší nabídka zařízení nemusí nutně znamenat řešení filtrace s nejnižšími{0}}náklady.

Užitečnější výpočet je:

Celkové náklady na vlastnictví =

Investice do zařízení + elektřina + spotřební materiál + údržba + výměna keramické desky + čisticí chemikálie + práce + prostoje + následné náklady na sušení

To je zvláště důležité pro velké závody na zpracování nerostů, které pracují nepřetržitě.

Filtrační systém s vyšší počáteční cenou může mít nižší náklady na životnost, pokud poskytuje:

• Nižší spotřeba energie
• Snižte vlhkost koláče
• Delší životnost filtračního média
• Nižší spotřeba spotřebního materiálu
• Snížená údržba
• Vyšší dostupnost
• Nižší požadavky na následné sušení

Z tohoto důvodu by měla být rozhodnutí o nákupu založena nanáklady na tunu sušinyspíše než samotná cena zařízení.

Keramický vakuový filtr vs. tradiční látkový vakuový filtr

Keramický vakuový filtr a běžný látkový kotoučový filtr nejsou jen dvě verze stejné technologie.

Klíčové není, že keramická filtrace nahradí každý konvenční filtr.

Místo toho:

Keramická filtrace je zvláště cenná, když je důležitá nízká vlhkost koláče, malé množství spotřebního materiálu, čirý filtrát a-dlouhodobá provozní účinnost.

Která průmyslová odvětví používají keramické vakuové filtry?

Keramická vakuová filtrace je široce zvažována pro aplikace, kde je kritická separace pevných-kapalin a mechanické odvodnění.

Mezi typické aplikace patří:

Těžba a zpracování nerostů

Koncentrát železné rudy

Měděný koncentrát

Zlatý koncentrát

Olovo-zinkový koncentrát

Lithiové minerály

Minerály-vzácné zeminy

Niklový koncentrát

Manganový koncentrát

Ne{0}}kovové minerály

Chemické zpracování

Chemické kaše

Vysrážené materiály

Produkty průmyslové krystalizace

Chemická separace pevných-kapalin

Environmentální aplikace

Průmyslový kal

Čištění odpadních vod

Odvodňování kalů

Proces-rekuperace vody

Nejlepší aplikace je určena spíše materiálovými charakteristikami než jednoduše průmyslovým názvem.

Jak vybrat správnou velikost keramického vakuového filtru

Předpokládejme, že závod potřebuje zpracovat 100 tun suchého koncentrátu za hodinu.

Prvním krokem by nemělo být:

"Jaký stroj na 100 t/h máme koupit?"

Místo toho by měl technický výpočet vzít v úvahu:

Požadovaná propustnost suchých pevných látek

Koncentrace pevných látek v krmivu

Distribuce velikosti částic

Charakteristika tvorby koláče

Zaměřte se na vlhkost koláče

Filtrační cyklus

Předpokládaná specifická kapacita

Požadovaná filtrační plocha

Počet provozních jednotek

Pohotovostní kapacita

U průběžných průmyslových závodů je také důležitá redundance.

Například závod může zvolit několik menších filtračních jednotek místo jednoho extrémně velkého stroje, aby se zlepšila provozní flexibilita a dostupnost údržby.

Konečná konfigurace by měla být určena pomocí výpočtů procesu a v případě potřeby filtračních zkoušek.

Jaká data byste měli zaslat výrobci keramických filtrů?

Pokud chcete přesnou cenovou nabídku, zaslání pouze požadované tonáže je obvykle nedostatečné.

Profesionální dodavatel bude obvykle potřebovat informace jako:

Informace o zdroji

Název materiálu

Rychlost posuvu

Solidní koncentrace

Hustota kaše

Distribuce velikosti částic

Teplota

pH

Chemické složení

Požadavky na produkt

Požadovaná kapacita suchých pevných látek

Zaměřte se na vlhkost koláče

Požadovaná čirost filtrátu

Požadavky na vypouštění koláče

Provozní podmínky

Provozní hodiny denně

Nepřetržitý nebo dávkový provoz

Dostupné napájení

Dostupná voda

Stávající vakuový systém

Instalační prostředí

Informace o webu

Dostupná instalační plocha

Nadmořská výška

Okolní teplota

Stávající procesní zařízení

Požadavky na automatizaci

Čím úplnější informace, tím spolehlivější bude výběr zařízení.

7 otázek, které byste si měli položit před nákupem keramického vakuového filtru

Před podpisem kupní smlouvy se zeptejte výrobce:

1. Bylo zařízení testováno s materiálem podobným tomu našemu?

Laboratorní nebo pilotní testování může významně snížit riziko výběru.

2. Jakou filtrační kapacitu můžete zaručit?

Požádejte o kapacitu za definovaných materiálových a provozních podmínek.

3. Jakou vlhkost dortu můžete zaručit?

Záruka kapacity bez cíle vlhkosti nemusí poskytovat kupujícímu dostatečnou ochranu.

4. Jaká je očekávaná spotřeba energie na tunu?

To je užitečnější než jednoduše znát instalovaný výkon motoru.

5. Jak dlouho keramické desky normálně vydrží?

Zeptejte se, jaké provozní podmínky odhad předpokládá.

6. Jaké regenerační metody jsou k dispozici?

Čisticí schopnost může přímo ovlivnit dlouhodobý-výkon.

7. Co se stane, když se výkon filtrace sníží?

Dodavatel by měl mít jasný postup kontroly, čištění, údržby a odstraňování problémů.

Proč je testování zařízení důležitější než specifikace brožury

Filtrace je vysoce-závislá na materiálu.

V brožuře můžete zjistit rozměry stroje, instalovaný výkon, filtrační plochu a jmenovitou kapacitu.

Nemůže plně předvídat, jak se bude vaše kaše chovat.

Dva koncentráty mohou mít:

Podobné velikosti částic

Podobné koncentrace

Podobné hustoty

ale produkují velmi odlišné výsledky filtrace kvůli rozdílům ve tvaru částic, minerálním složení, povrchové chemii, propustnosti koláče a chování při usazování.

To je důvod, proč by seriózní dodavatel filtračního zařízení měl být schopen diskutovattestování materiálů a validace procesůspíše než pouhé doporučení stroje z tabulky kapacit.

Proč zvolit Zhongyu pro keramickou vakuovou filtraci?

Zhongyu přistupuje k keramické vakuové filtraci z hlediska-techniky zařízení spíše než ke keramickému filtru jako k samostatnému stroji.

Cílem je sladit filtrační systém se skutečnými procesními podmínkami zákazníka.

V závislosti na projektu může Zhongyu hodnotit:

Vlastnosti materiálu

Koncentrace kejdy

Distribuce velikosti částic

Požadovaná filtrační kapacita

Cíl vlhkosti dortu

Podmínky vakua

Konfigurace keramické desky

Požadavky na čištění a regeneraci

Požadavky na automatizaci

Následná integrace procesů

Tento přístup pomáhá zákazníkům vyhnout se běžné chybě při nákupu:

nejprve koupit stroj a později se pokusit, aby se proces přizpůsobil stroji.

Místo toho by měl být filtrační systém navržen kolem procesu.

Skutečná hodnota keramického vakuového filtru

Hodnota keramického vakuového filtru by se neměla měřit pouze tím, kolik tun dokáže zpracovat za hodinu.

Lepší hodnocení zohledňuje celý výrobní řetězec.

Například:

Lepší odvodnění

↓

Snižte vlhkost filtračního koláče

↓

Méně vody vstupující do navazujících procesů

↓

Nižší náplň sušení

↓

Potenciálně nižší spotřeba energie

↓

Nižší provozní náklady na tunu

Ve stejnou dobu:

Keramická média s dlouhou{0}}životností

↓

Snížená výměna spotřebního materiálu

↓

Méně údržby a prostojů

↓

Stabilnější kontinuální výroba

To je místo, kde může keramická vakuová filtrace vytvořit hodnotu nad rámec samotného kroku filtrace.

Kontrolní seznam nákupu keramického vakuového filtru

Než požádáte o cenovou nabídku, ujistěte se, že umíte odpovědět na tyto otázky:

☐ Jaký materiál filtrujete?

☐ Jaká je požadovaná kapacita sušiny?

☐ Jaká je koncentrace pevných látek v krmivu?

☐ Jaká je distribuce velikosti částic?

☐ Jaká je cílová vlhkost filtračního koláče?

☐ Jaká kvalita filtrátu je požadována?

☐ Jaká je teplota a pH kejdy?

☐ Je suspenze abrazivní?

☐ Dochází k problémům s tvorbou vodního kamene nebo chemickým znečištěním?

☐ Kolik provozních hodin je potřeba za den?

☐ Je nutný nepřetržitý provoz?

☐ Jaký zdroj napájení je k dispozici?

☐ Jaký čisticí systém je potřeba?

☐ Je k dispozici pilotní testování?

☐ Jaké záruky za plnění poskytuje dodavatel?

☐ Jaké jsou očekávané náklady na tunu po dobu životnosti zařízení?

Pokud nemůžete odpovědět na několik z těchto otázek, měl by vám je před konečným výběrem zařízení pomoci určit profesionální výrobce.

Závěrečné myšlenky: Jak vybrat správný keramický vakuový filtr

Nejlepšíkeramický vakuový filtrnemusí nutně znamenat největší stroj, stroj s nejvyšší úrovní vakua nebo nejnižší{0}}cenovou nabídku.

Je to systém, který poskytuje správnou kombinaci:

Kapacita + vlhkost koláče + kvalita filtrátu + spotřeba energie + spolehlivost + požadavky na údržbu + náklady na životnost

U aplikací na zpracování nerostů by měl proces výběru začínat suspenzí a končit kompletní analýzou nákladů životního cyklu.

Pokud vaše aplikace zahrnuje železnou rudu, měď, zlato, lithium, olovo{0}}zinek, minerály vzácných-zemin, chemické kaly nebo průmyslové kaly, může společnost Zhongyu vyhodnotit podmínky procesu a doporučit konfiguraci keramické filtrace na základě skutečné aplikace, nikoli na základě obecné specifikace zařízení.

Potřebujete pomoc s výběrem keramického vakuového filtru?

Pošlete Zhongyu svůjtyp materiálu, vstupní kapacita, koncentrace suspenze, distribuce velikosti částic, cílová vlhkost koláče a provozní požadavky.

Naši inženýři mohou tyto informace použít k určení vhodné filtrační oblasti, konfigurace zařízení a provozních parametrů pro vaši aplikaci.

Nevybírejte keramický filtr pouze podle velikosti stroje. Vyberte si ji podle výkonnosti procesu a celkových nákladů na vlastnictví.
